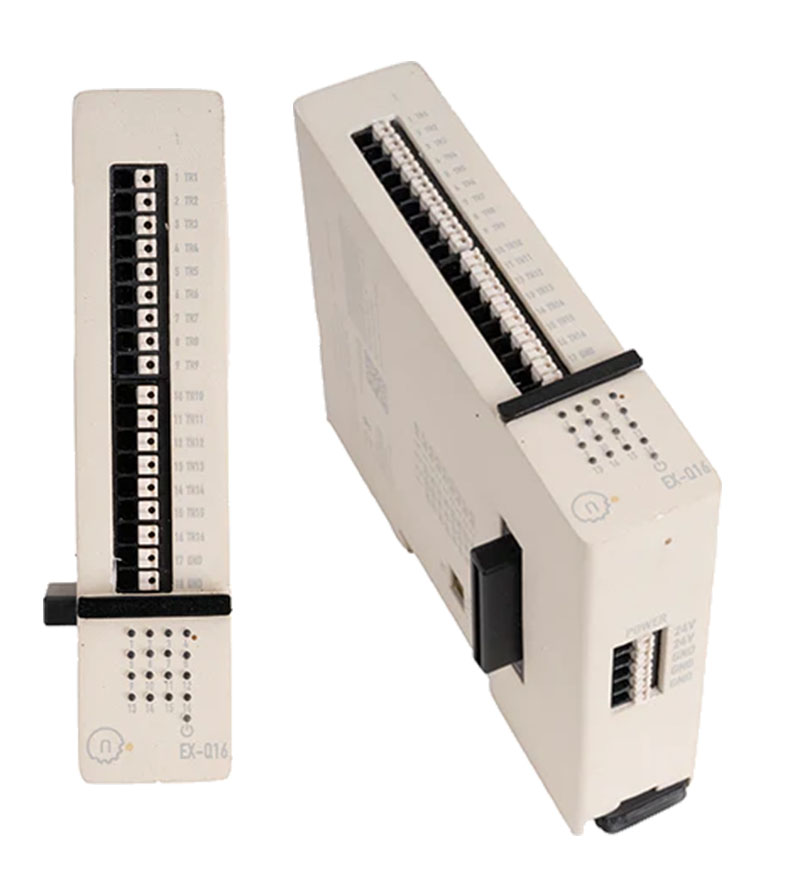

NORVI X-Q16 (Erweiterungs-Modul f. Norvi X, 16x Transistor Outputs)

PRODUKT DERZEIT NICHT ERHÄLTLICH !
NORVI X-Q16 (Erweiterungs-Modul f. Norvi X, 16x Transistor Outputs)
  • Norvi X Series !
  • 16x Transistor Output !
  • Extension !

  • 16 Transistor-Ausgangskanäle
  • Hochspannungsschaltung (bis zu 24 V DC)
  • Vollständige optische Trennung zum Schutz der Schaltung
  • Erweiterter Schaltungsschutz
  • Doppelte optische Trennung
  • Integrierte Sicherung und Überspannungsschutz pro Kanal
  • Individuelle LED-Statusanzeigen
  • Entwickelt für die modulare NORVI X-Architektur
[mehr]

Share

  • 16 Transistor-Ausgangskanäle
  • Hochspannungsschaltung (bis zu 24 V DC)
  • Vollständige optische Trennung zum Schutz der Schaltung
  • Erweiterter Schaltungsschutz
  • Doppelte optische Trennung
  • Integrierte Sicherung und Überspannungsschutz pro Kanal
  • Individuelle LED-Statusanzeigen
  • Entwickelt für die modulare NORVI X-Architektur


Das NORVI X-Q16 ist ein Erweiterungsmodul mit 16 Transistorausgängen für die modulare Controller-Plattform NORVI X.

Es bietet sechtzehn High-Side-Schaltkanäle, die sich zum Ansteuern von industriellen Aktoren, Relais und Magnetventilen eignen. Die Ausgänge sind zum Schutz der Schaltung optisch isoliert und verwenden High-Side-MOSFET-Schalter. Dies ermöglicht die zuverlässige Steuerung von Gleichstromlasten mit integriertem Sicherungsschutz für maximale industrielle Sicherheit.



Range of product NORVI X
Product type /
Model
Expansion Module f. NORVI X Series
NORVI X-Q16
Certifications EN 61131-2:2007
EN 61010-1:2010+A1:2019
EN IEC 61010-2-201:2018
2014/30/EU- Electromagnetic Compatibility (EMC)
Annex III, Part B, Module C
Dimmensions 81 x 104 x 23 mm
Mounting DIN RAIL
Terminal Type Push-in terminal
Envirement IP20
Operating altitude: 0-2000 meters
Operating Temperature: -10 ... - +85°C
Shock resistance: 15 gn for 11ms
Resistance to electrostatic discharge: 4kV on contact / 8kV on air
Supply Voltage (V) 24V / 80mA
I/O Specification
Number of Outputs 16 Transistor Output Channels
Output TypeHigh-Side Switch
Switching TransistorP-Channel MOSFET
Isolation TypeOptocoupler Isolation
Operating Voltage24V DC Nominal
Overcurrent ProtectionPer-channel resettable PTC fuse
Switching FrequencyHigh-Speed
Output DiagnosticsIndividual LED indicators
Field Connector 18-Pin Terminal Block
Datenblatt Download (PDF)
Datenblatt Druckansicht
